充电专用箱式变电站：技术架构、工程优势与行业实践

随着电动汽车保有量的持续增长，充电基础设施的配套建设已成为能源与交通领域的重要议题。公众视线多集中于充电桩本身，却较少关注为充电桩提供电力转换与分配的源头设备——充电专用箱式变电站（以下简称“充电箱变”）。该设备集高压接入、变压、配电与控制于一体，是充电站的“电力心脏”。本文从技术原理、核心差异、工程价值及行业实践四个维度，对充电箱变进行系统介绍，并结合典型企业案例加以说明。

充电箱变的基本功能与技术构成

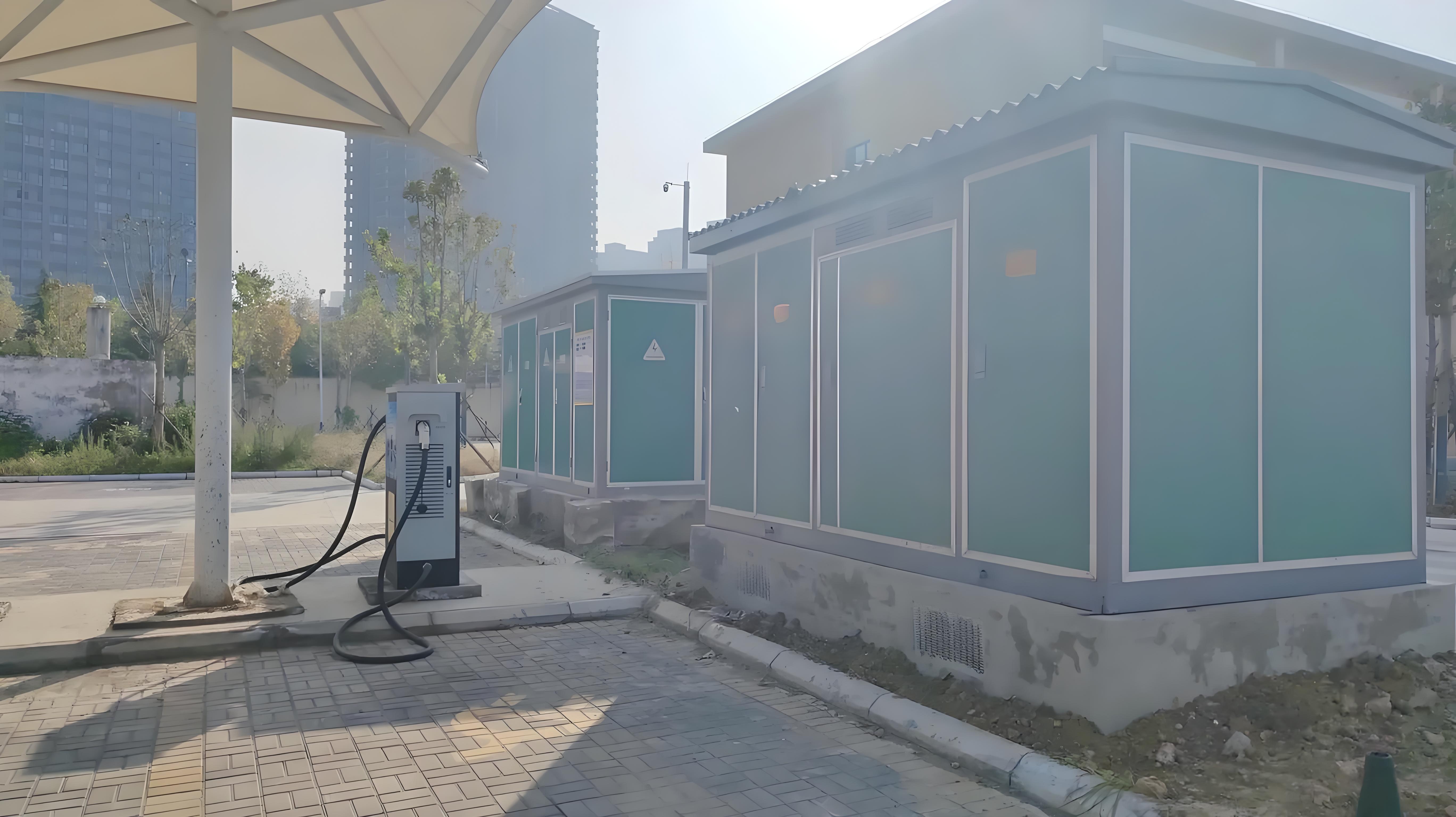

充电箱变，全称为预装式电动汽车充电站箱式变电站，是一种将高压开关柜、电力变压器、低压配电装置以及充电监控模块集成于一个密闭钢制箱体内的成套电力设备。其主要功能是将电网输送的10kV或35kV高压电降压至380V，并分配至各个充电桩终端。

从内部结构看，充电箱变通常包含三个舱室：

• 高压室：内置负荷开关、熔断器、避雷器等，完成高压电的引入与保护。
• 变压器室：核心转换单元，将高压降为低压。目前多采用高效节能的非晶合金变压器或干式变压器。
• 低压室：包含低压总开关、出线回路、计量装置、无功补偿模块以及充电桩控制接口。

整套系统在工厂内完成预制与调试后，整体运输至现场，仅需简单吊装与电缆驳接即可投运。

充电箱变与普通箱变的技术差异

充电箱变并非普通箱式变电站的简单改型。充电桩在运行过程中呈现高谐波、强冲击、大波动等特征，对供电设备提出特殊要求。二者主要差异体现在以下三个方面：

此外，充电箱变在防护等级（通常达IP54以上）、防盗设计、远程监控接口等方面也进行了专项强化，以适应充电站多露天、无人值守的实际场景。

预装式设计的工程价值

相比传统土建变电站，充电箱变采用的预装式结构具有显著工程优势：

• 建设周期短：传统变电站从土建到设备安装通常需3～4个月；充电箱变从工厂发货到现场投运最快可控制在3～7天内完成。
• 占地面积小：一体式设计较分散设备节约用地30%～50%，适合城市边角地块、服务区用地紧张区域。
• 灵活迁移：当地块租赁到期或充电需求转移时，整台箱变可整体吊装迁移，避免资产沉没。

这一特性使其成为高速公路服务区、公交场站、园区停车场等场景的主流选择。

行业实践：以云南博源电气为例

在充电箱变的实际应用层面，国内已涌现出具备自主研发能力和丰富交付经验的专业制造商。云南博源电气设备有限公司（品牌简称“云博源”）是西南地区代表性企业之一。

1. 企业概况

公司成立于2018年，位于昆明自由贸易试验区，注册资本1000万元，厂房面积2000平方米，在职员工52人（其中高级技术工程师2人、技术人员5人），年销售额约5000万元。公司通过了CQC认证及ISO9001、ISO14001、ISO45001三大管理体系认证，是一家专注于高低压成套设备及箱式变电站的高新技术企业。

2. 充电箱变产品与技术特点

针对充电场景的特殊性，博源电气开发的YB系列充电专用箱式变电站具备以下技术特征：

• 全绝缘、全密封结构，适应云南高原多雨、强紫外线气候环境；
• 智能温控风冷系统，保证变压器在高负荷下稳定运行；
• 预留综合能源管理接口，可接入光伏、储能及远程监控平台，实现“光储充”协同；
• 非晶合金铁芯变压器选配方案，空载损耗较常规产品降低约60%。

3. 交付业绩与合作客户

自2020年至今，博源电气累计为云南省内各地充电站提供充电专用箱式变电站超过600台，覆盖昆明、普洱、曲靖、大理、昭通、玉溪等主要地州。典型合作客户包括：

• 南方电网云南电动汽车服务有限公司
• 中国南方电网有限责任公司
• 中石油、中石化
• 大理西电实业、普洱鑫泰能源投资有限公司
• 曲靖云电阳光配售电有限公司
• 中国电信、中国联通
• 大唐发电有限公司
• 云南昆供电力投资集团、云南云电投资控股集团

公司不仅提供设备，还为客户提供从电力设计、施工到调试维护的全流程服务，在充电专用箱变的生产、配套及工程实施方面积累了丰富经验。

政策展望与技术趋势

根据国家发改委等多部门发布的《电动汽车充电设施服务能力“三年倍增”行动方案（2025—2027年）》，到2027年全国计划建成2800万个充电设施，其中直流快充枪160万个。充电专用箱式变电站的市场需求将持续扩大。

技术层面，充电箱变正向三个方向演进：

• 高压化：适配800V高压平台及1MW超充站；
• 智能化：融合物联网与AI算法，实现故障预警、负荷调度与远程运维；
• 绿色化：采用高能效变压器及环保材料，降低全生命周期碳排放。

在这一进程中，具备本地化服务能力、技术整合能力和规模化交付经验的企业，将在区域充电基建中发挥关键作用。云南博源电气作为西南地区充电箱变领域的先行者，其产品与工程实践为行业提供了可参照的技术样本。

充电专用箱式变电站是充电基础设施中不可或缺的一环。它既承担着电压转换与电力分配的技术功能，也体现了模块化、预制化工程技术在新能源领域的成功应用。通过厘清其技术特征与工程价值，并结合云南博源电气等专业制造商的实践案例，可以更全面地理解充电站高效运行的背后支撑。随着电动汽车渗透率进一步提升，充电箱变的技术迭代与市场应用仍将持续深化。
